Refine Swan+
– širokospektrální LED polymerační lampa
Refine Swan+ je bezdrátová polymerační lampa s kombinací modrého a fialového LED světla. Rozsah vlnových délek 385–515 nm umožňuje polymeraci materiálů s různými fotoiniciátory, včetně CQ a TPO. Dvě úrovně intenzity pokrývají běžnou práci s kompozity i krátké osvity při vysokém výkonu.
Dvě úrovně intenzity podle typu výkonu
Režim P1 pracuje se stálou intenzitou 2 300–2 500 mW/cm². Nastavit lze dobu osvitu 1, 3 nebo 5 sekund.
- Krátké programy využijete například při:
- fixaci ortodontických zámků,
- polymeraci materiálu při dostavbě pahýlu,
- polymeraci vhodných světlem tuhnoucích cementů,
- krátkém bodovém osvitu.
Jednosekundový nebo třísekundový program používejte pouze tehdy, když takovou intenzitu a dobu osvitu povoluje výrobce konkrétního materiálu.
Režim P2 pracuje s intenzitou 1 000–1 200 mW/cm². K dispozici jsou časy 5, 10, 15 a 20 sekund.
Tento režim je určen pro každodenní polymeraci kompozitních materiálů, adheziv, pečetidel a pryskyřičných cementů. Dobu osvitu vždy nastavte podle odstínu, tloušťky vrstvy, vzdálenosti lampy a pokynů výrobce použitého materiálu.
Široké spektrum 385–515 nm
Modré světlo aktivuje zejména materiály s fotoiniciátorem CQ. Některé moderní kompozity, cementy a světlem tuhnoucí materiály však obsahují také fotoiniciátory citlivé na kratší, fialové vlnové délky, například TPO.
Swan kombinuje modrou a fialovou LED diodu v rozsahu 385–515 nm. V ordinaci tak nemusíte řešit samostatnou lampu podle typu fotoiniciátoru. Před použitím je přesto vždy nutné ověřit požadovanou vlnovou délku a doporučený čas polymerace v návodu konkrétního materiálu.

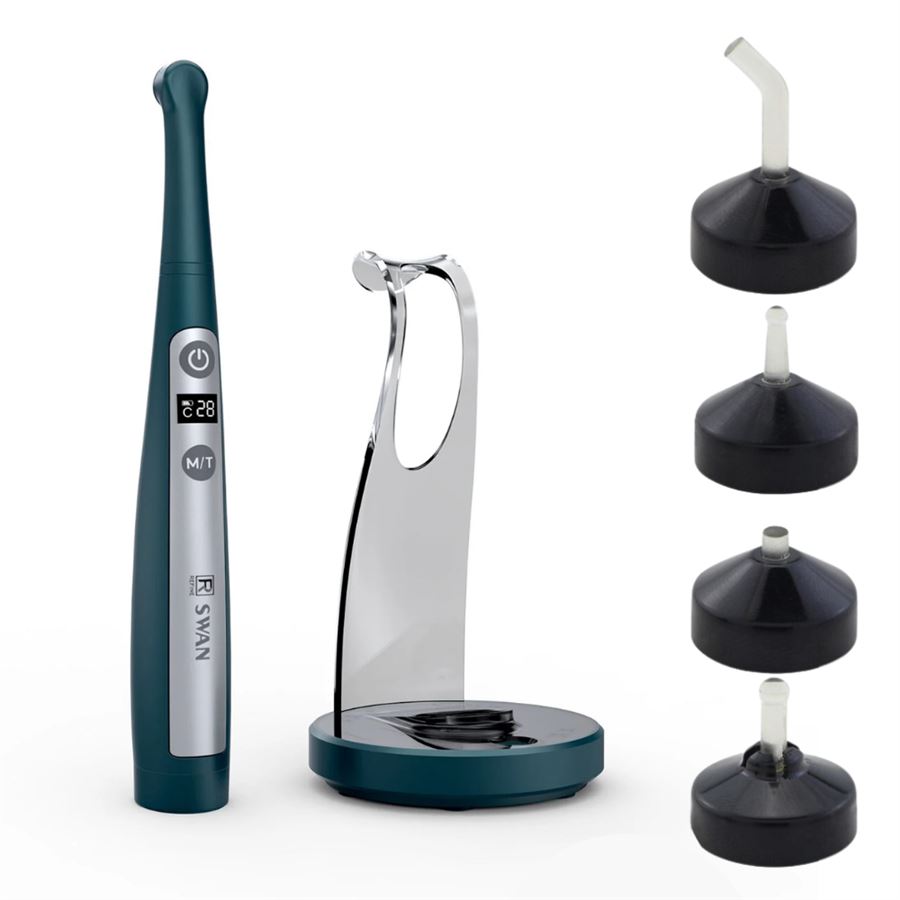

Swan+ umožňuje použití magneticky upevňovaných bodových čoček. Ty vymezují menší osvětlenou oblast a usnadňují přesné zaměření světla na požadované místo.
- celkový rozsah intenzity: 1 000–2 500 mW/cm²,
- široké spektrum 385–515 nm,
- magnetické bodové čočky,
- bezdrátové provedení,
- nabíjecí základna s měřičem intenzity.
Stabilní výkon i při vybíjení akumulátoru
Elektronika udržuje stálý světelný výkon také při postupném poklesu kapacity akumulátoru. Intenzita se tak během práce nemění podle aktuálního stavu nabití.
Displej zobrazuje nastavený režim, zvolený čas a odpočítávání probíhajícího osvitu. Spuštění a změnu nastavení doprovází zvukový signál. Osvit lze kdykoliv ukončit stisknutím tlačítka. Po jedné minutě bez použití přejde lampa do úsporného režimu.
Akumulátor pro celodenní práci
Lampu napájí vyměnitelný lithium-iontový akumulátor ICR18650 s kapacitou 2 600 mAh, se kterým lze provést až 500 desetisekundových osvitů na jedno plné nabití. Skutečná výdrž závisí na používaném programu, intenzitě a stáří akumulátoru.
Akumulátor je chráněn proti přepětí, nadproudu a zkratu. Nízký stav nabití signalizuje blikající symbol na displeji a zvukové upozornění. Před prvním použitím výrobce doporučuje nejméně čtyřhodinové nabíjení. Lampu nelze používat během nabíjení.
Nabíjecí základna s kontrolou intenzity
Nabíjecí základna se připojuje pomocí konektoru USB-C. Po vložení lampy se displej základny automaticky rozsvítí a zobrazí stav nabíjení.
Součástí základny je také měřič intenzity světla. Pravidelná kontrola pomáhá odhalit znečištění nebo poškození světelné koncovky, které může snížit množství světla dopadajícího na materiál. Měřič v základně slouží k průběžné orientační kontrole. Pro přesné ověření výkonu je vhodné použít kalibrovaný radiometr odpovídající širokospektrálním lampám.
Hlavní vlastnosti
- široké světelné spektrum 385–515 nm,
- modré a fialové LED světlo,
- maximální intenzita 2 500 mW/cm²,
- vysoký režim 2 300–2 500 mW/cm²,
- běžný režim 1 000–1 200 mW/cm²,
- časy osvitu 1, 3, 5, 10, 15 a 20 sekund podle zvoleného režimu,
- stálý světelný výkon při vybíjení akumulátoru,
- displej s odpočítáváním času,
- zvuková signalizace,
- možnost okamžitého přerušení programu,
- automatický úsporný režim po jedné minutě,
- bezdrátový provoz,
- vyměnitelný akumulátor s kapacitou 2 600 mAh,
- nabíjení v základně,
- připojení základny přes USB-C,
- měřič intenzity světla v nabíjecí základně,
- ochranný štít proti přímému pohledu do světla,
- magnetické bodové čočky.
Technické parametry
světelný zdroj: modrá a fialová LED, 10 W,
vlnová délka: 385–515 nm,
intenzita Swan+: 1 000–2 500 mW/cm²,
účinná osvětlená plocha: 66,4 mm²,
typ akumulátoru: lithium-iontový ICR18650,
kapacita akumulátoru: 2 600 mAh,
rozměry: Ø 86 × 223 mm,
čistá hmotnost: 265 g,
Čištění a hygienická ochrana
Povrch lampy čistěte otřením vodou nebo vhodným dezinfekčním přípravkem. Přístroj ani nabíjecí základnu neponořujte do kapaliny, lampa není chráněna proti vniknutí vody.
Výrobce doporučuje před každým pacientem nasadit nový jednorázový ochranný návlek. Návlek pomáhá omezit křížovou kontaminaci a ulpívání kompozitu na povrchu lampy.
Po každém použití zkontrolujte průhlednou část světelné koncovky. Zbytky vytvrzeného materiálu snižují průchod světla a mohou ovlivnit výsledek polymerace.
Odnímatelná světelná koncovka není určena ke sterilizaci vysokou teplotou ani tlakem. Nevkládejte ji do autoklávu.
Doporučení pro práci
Světlo veďte kolmo k povrchu materiálu a držte koncovku co nejblíže bez kontaktu s výplní. Odklon nebo větší vzdálenost snižují množství světla dopadajícího na materiál.
Výrobce doporučuje neprovádět více než deset osvitů bez přestávky. Začne-li se rukojeť zahřívat, přerušte práci a nechte ji zcela vychladnout.
Výrobce v návodu uvádí u kompatibilního kompozitního materiálu polymerační hloubku nejméně 4 mm při desetisekundovém osvitu. Skutečná polymerační hloubka však závisí na materiálu, odstínu, vrstvě, vzdálenosti a intenzitě. Vždy se proto řiďte návodem výrobce použitého materiálu.
