Refine PTX
– ultrazvukový scaler a pískovačka pro parodontologické ošetření
Refine PTX spojuje ultrazvukové odstraňování zubního kamene a práškové čištění do jednoho přístroje. V ordinaci jej využijete pro supragingivální i subgingivální ošetření, odstranění plaku a pigmentací, údržbu implantátů i ultrazvukovou aktivaci při endodontickém ošetření. Po zvednutí vybraného násadce přístroj automaticky přepne na odpovídající pracovní režim.
Jeden přístroj pro více částí ošetření
PTX umožňuje přejít od odstranění zubního kamene k práškovému čištění bez výměny samostatných přístrojů. Ultrazvukový a pískovací násadec jsou připravené po stranách hlavní jednotky. Přístroj rozpozná, který násadec lékař nebo dentální hygienistka zvedne, a podle toho zobrazí potřebné nastavení. U práškového čištění přístroj rozpozná supragingivální a subgingivální režimu.
Pracovní režimy
- G – scaling: odstranění supragingiválního zubního kamene a plaku ultrazvukem.
- P – parodontologické ošetření: práce s parodontologickými koncovkami v subgingivální oblasti.
- E – endodontický režim: ultrazvuková aktivace a čištění kořenových kanálků.
- A – práškové čištění: odstranění plaku a pigmentací a údržba implantátů.
- C – čištění přístroje: automatizované propláchnutí vodní cesty a vyčištění vedení prášku.
Dotykové ovládání a automatické přepínání
Nastavení výkonu, množství vody, tlaku vzduchu a ohřevu vody probíhá na dotykovém LCD displeji. Ovládací panel zobrazuje zvolenou koncovku, pracovní režim a aktuální úrovně nastavení. K dispozici je také funkce uložení nastavených hodnot.
Automatické sledování pracovní frekvence upravuje chod ultrazvukového systému podle zatížení koncovky. LED osvětlení ultrazvukového násadce zlepšuje přehled v ošetřované oblasti. Po uvolnění pedálu se vibrace a voda zastaví, světlo zhasne přibližně po 10 sekundách.
Ultrazvukový systém
Ultrazvukovou část lze použít pro běžný scaling, parodontologické ošetření a endodontickou aktivaci. Výkon i průtok vody lze upravit podle použité koncovky, množství zubního kamene a citlivosti pacienta.
Při běžném scalingu je výchozí výkon nastaven na úroveň 3. Pro endodontické ošetření přístroj začíná na úrovni 1 a doporučuje se pracovat v rozsahu úrovní 1 až 5. Konkrétní výkon je vždy nutné přizpůsobit použité koncovce a klinické situaci.
Parametry ultrazvukového systému
- pracovní frekvence: 30 kHz ± 5 kHz
- rozsah výchylky koncovky: 1–200 μm
- síla poloviční výchylky: 0,1–5 N
- výstupní výkon koncovky: 3–20 W
- automatické sledování pracovní frekvence
- odnímatelný ultrazvukový násadec HY-2L s LED osvětlením
Supragingivální a subgingivální práškové čištění
Pískovací systém slouží k odstranění biofilmu, měkkého plaku a povrchových pigmentací. Vhodný také pro použití při údržbě dentálních implantátů. Konstrukce počítá se supragingiválním násadcem XP-1 a subgingiválním násadcem XP-2.
Množství vody a tlak vzduchu lze nastavovat samostatně (doporučené výchozí hodnoty jsou úroveň vody 5 a úroveň tlaku vzduchu 3). Zvýšení tlaku vzduchu zesiluje čisticí účinek, zatímco vyšší množství vody podporuje oplachování a leštění povrchu. Nastavení je možné průběžně upravit podle citlivosti pacienta a charakteru odstraňovaných nánosů.
Při supragingiválním čištění je doporučováno držet trysku přibližně 3–5 mm od povrchu zubu pod úhlem 30–60° a vést ji malými krouživými pohyby. Tryska se nemá přímo dotýkat povrchu zubu. Během práce je potřeba používat účinné odsávání aerosolu a odražené směsi vody a prášku.
Multifunkční nožní ovládání
Pedál RFS05 lze používat bezdrátově nebo po připojení kabelu. V bezdrátovém režimu je napájen dvěma bateriemi AA a s hlavní jednotkou komunikuje prostřednictvím Bluetooth. Pedál je s přístrojem spárován z výroby; po výměně hlavní jednotky nebo pedálu je nutné provést nové spárování v systémovém nastavení. Produktová specifikace uvádí Bluetooth 5.0 ULP.
Pedál umožňuje ovládat čtyři funkce:
- standardní režim: vibrace s vodou nebo vzduch, prášek a voda
- režim bez vody: samotné vibrace nebo samotný vzduch
- zesílený režim: dočasné zvýšení výkonu ultrazvuku nebo tlaku vzduchu o pět úrovní, nejvýše na úroveň 12
- čisticí režim: samotná voda u ultrazvukového systému nebo voda se vzduchem u pískovacího systému
Po uvolnění zesíleného režimu se přístroj automaticky vrátí k původně nastavené hodnotě.
Ohřev vody a vlastní zásobník
PTX je vybaven vlastním zásobníkem vody. Ohřev lze zapnout nebo vypnout přímo na displeji.
Automatické čištění rozvodů
Samostatný čisticí režim zjednodušuje každodenní údržbu přístroje. Vodní cestu ultrazvukového násadce přístroj proplachuje 30 sekund a následně se automaticky zastaví. U pískovacího systému po dobu 20 sekund vyfoukne zbytky prášku z vedení a současně uvolní tlak ze zásobníku. Doporučuje se provádět propláchnutí a dezinfekci vedení každý den.
Pro čištění vodní cesty se používá destilovaná nebo demineralizovaná voda. V systémovém nastavení lze rovněž spustit automatickou kalibraci tlaku vzduchu. Zadní část přístroje obsahuje také vzduchový filtr.
Odnímatelné a sterilizovatelné násadce
Ultrazvukový i pískovací násadec jsou odnímatelné. Sterilizace násadců a příslušenství je možná v parním sterilizátoru při 132 nebo 134 °C, tlaku 2,0–2,3 baru a době expozice nejméně 4 minuty. Maximální povolená doba při 134 °C je 20 minut. Nejvyšší přípustná sterilizační teplota je 138 °C.
Nedoporučuje se sterilizace horkým vzduchem, zářením, ethylenoxidem, formaldehydem ani nízkoteplotní plazmou. Před sterilizací musí být nástroje řádně vyčištěné, dezinfikované, vysušené a zabalené ve vhodném sterilizačním obalu.
Hlavní přínosy pro ordinaci
- ultrazvukový scaler a pískovačka v jedné hlavní jednotce
- supragingivální i subgingivální ošetření
- režimy pro scaling, parodontologii, endodoncii a práškové čištění
- automatické přepnutí podle zvednutého násadce
- samostatné nastavení výkonu, vody a tlaku vzduchu
- dotykové ovládání s možností uložení nastavení
- LED osvětlení ultrazvukového násadce
- automatické sledování pracovní frekvence
- ohřev vody s možností vypnutí
- kabelové i bezdrátové nožní ovládání
- automatické čištění vodní a práškové cesty
- odnímatelné násadce určené pro parní sterilizaci
Konstrukce přístroje

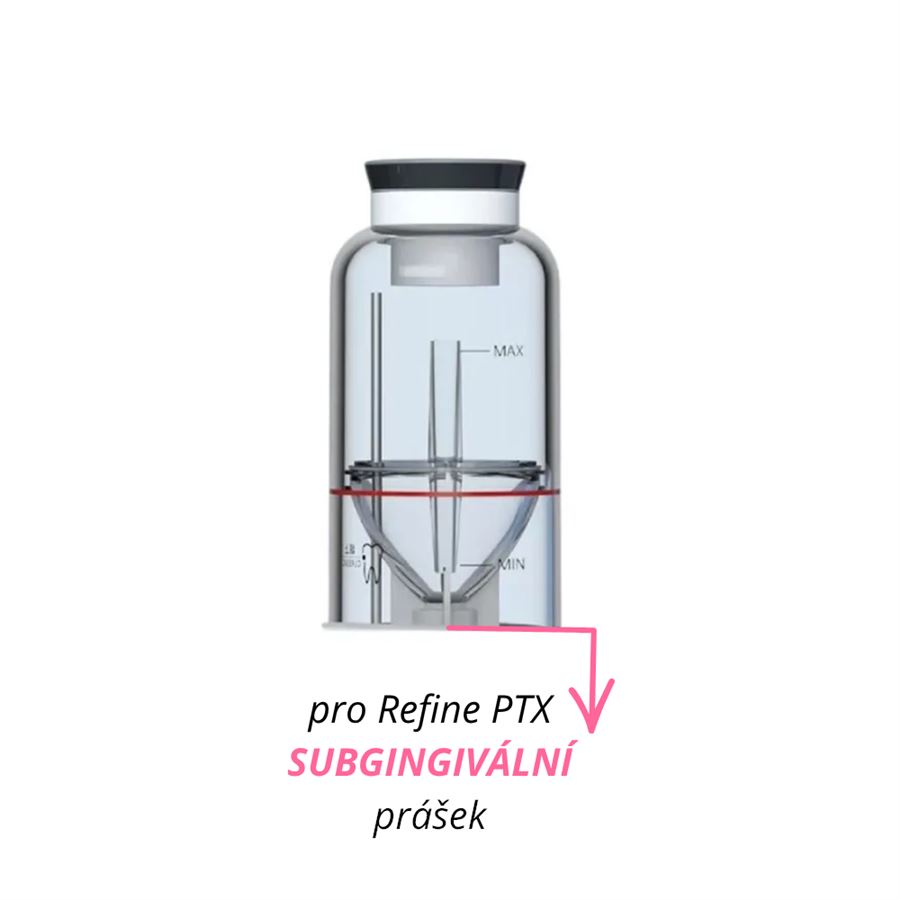

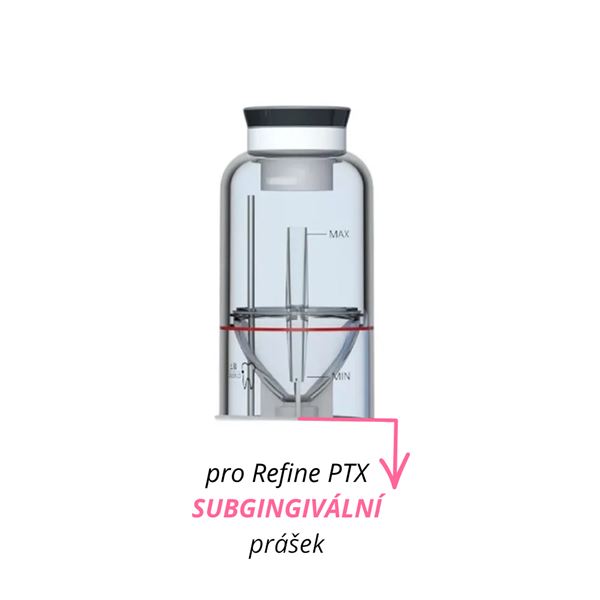

Systém se skládá z hlavní jednotky, ultrazvukového násadce HY-2L, supragingiválního pískovacího násadce XP-1, subgingiválního pískovacího násadce XP-2, přívodních kabelů, zásobníku vody, zásobníku prášku, pracovních koncovek, momentového klíče, nožního pedálu RFS05 a napájecího kabelu.
Technické parametry
- rozměry: 320 × 330 × 120 mm
- hmotnost hlavní jednotky: 4,0 kg
- ovládání: dotykové
- vstupní tlak vody: 0,1–5 barů, tedy 0,01–0,5 MPa
- vstupní tlak vzduchu: 5,5–7,5 baru, tedy 0,55–0,75 MPa
- maximální teplota vody: 45 °C
- bezdrátová komunikace pedálu: Bluetooth 5.0 ULP
